Фильтры грубой очистки

01.07.2019

Крупные посторонние примеси в топливе и масле чрезвычайно опасны для двигателя. Они забивают трубопроводы, замедляя поток рабочей жидкости, а при контакте с деталями действуют как абразивы, значительно ускоряя износ. Для их задержки устанавливаются фильтры грубой очистки.

Фильтр грубой очистки топлива

ФГОТ предназначен для фильтрации топлива и удержания крупных посторонних примесей, размер которых превышает 20 мкм. В бензиновых двигателях они чаще всего представляют собой металлическую сетку. При загрязнении такой элемент можно вытащить, промыть и установить обратно в течение нескольких минут.

Карбюраторные механизмы оснащаются тремя сетками для предварительной очистки горючего. Они отличаются размерами ячеек и устанавливаются в разных местах:

мелкоячеистая устанавливается на впускном штуцере;
среднеячеистой оборудован топливозаборник;
крупноячеистая ставится на горловине бака.

На инжекторных системах ФГОТ с сеткой вмонтируется в насос подачи топлива. Нагнетатель установлен в бензобаке.

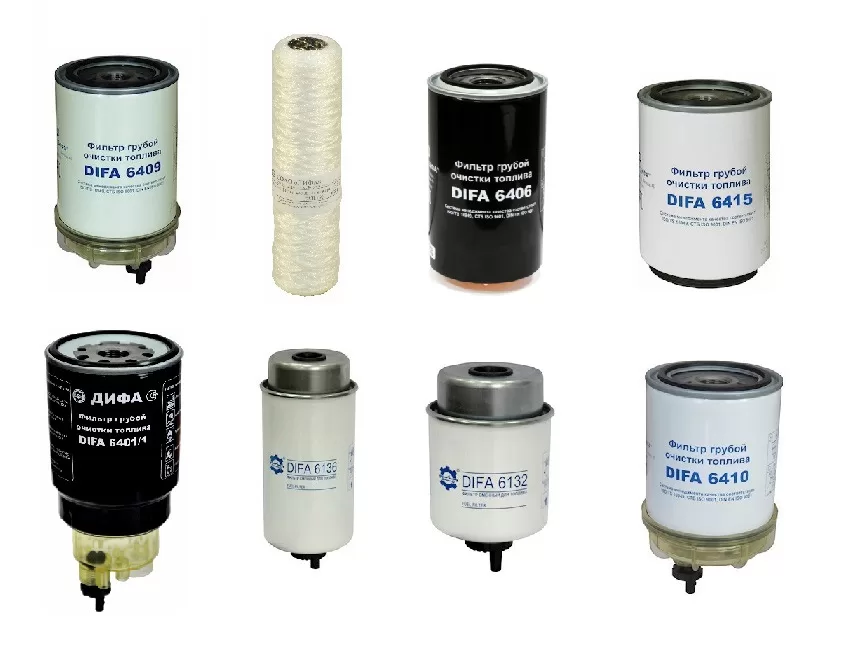

Фильтр грубой очистки топлива для дизельных ДВС

На дизельных силовых агрегатах роль фильтра грубой очистки чаще всего выполняет отстойник (сепаратор). Примеси, попадая в такой очиститель, оседают на дне специального стакана. Помимо твердых частиц, сепаратор отделяет от дизтоплива влагу.

При низких температурах в ДТ образуются парафины. Избавиться от них помогает фильтр-сепаратор с подогревом.

Устройство и принцип действия

В состав сепаратора входят нижеперечисленные элементы:

корпус;
крышка корпусной части;
фильтроэлемент. Он расположен на втулке в стакане, соединенном с корпусом, и состоит из алюминиевых пластинок;
втулка, вкрученная в корпусную часть;
распределитель;
паронитовый уплотнитель, расположенный между корпусом очистителя и стаканом;
успокоитель, который находится в нижней части фильтра.

Дизтопливо через отверстия распределителя подается в корпус детали. После этого горючее стекает в успокоитель, где задерживается влага, а также самые крупные твердые механические частицы. Затем топливо проходит вверх к фильтрующей сетке, которая задерживает более мелкие примеси. Очищенное ДТ через топливоотвод поступает в силовой агрегат.

Порядок обслуживания и замены

Топливный фильтр грубой очистки для дизельных моторов одноразовым не является. При скоплении грязи в отстойнике, если деталь не выработала установленного ресурса, производится ее обслуживание. Фильтр снимают с транспортного средства, разбирают и сливают скопившуюся в стакане воду с грязью. После этого деталь промывают и устанавливают на место.

Периодичность замены фильтра грубой очистки топлива устанавливается производителем. Обычно этот интервал составляет 30 тыс. км для дизелей и 60 тыс. км для бензиновых моторов. Этот срок зависит также от качества горючего – если в используемом топливе содержится большое количество примесей, очиститель следует менять чаще.

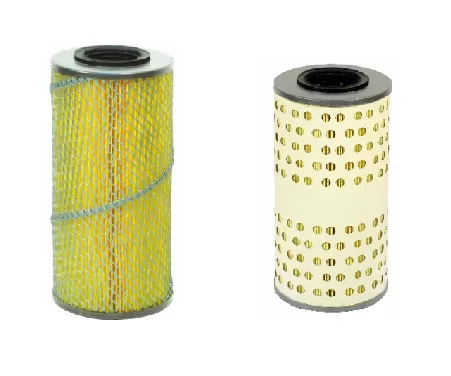

Фильтр грубой очистки масла

Масляный ФГО также называется полнопоточным, так как он очищает весь объем смазочного материала, нагнетаемого насосом.

ФГОМ обеспечивает очистку смазки от механических частиц диаметром 40-90 мкм. Фильтры грубой очистки чаще всего изготавливаются из элементов щелевого типа. Благодаря низкому сопротивлению потоку жидкости через очиститель проходит полностью весь объем смазочного материала, который накачивается нагнетателем в главный маслопровод. Для производства масляных фильтров грубой очистки используется сталь или латунь.

Устройство детали

Щелевой ленточный фильтр представляет собой обмотанный латунной лентой гофрированный цилиндр. За счет имеющихся на детали выступов образуются щели, легко пропускающие масло и мелкие примеси. Крупные частицы, которые не могут пройти в отверстие, остаются на внешней поверхности ФГОМ.

В состав фильтроэлемента входят расположенные на стержне пластины для очистки жидкости и распорные звездочки. Внутреннее пространство корпуса разделено на 2 изолированных камеры, одна из которых предназначена для очищенной смазки, а другая – для неочищенной.

Важной особенностью полнопоточного автомобильного фильтра является наличие перепускного клапана. При критическом засорении элемента очистки последний не может качественно фильтровать поступающую жидкость и препятствует ее подаче в ДВС. Тогда клапан открывается, и весь поток смазочного материала поступает в двигатель, не проходя фильтрацию. Это крайняя мера, но она позволяет избежать заклинивания оставшегося без смазки силового агрегата. Такой очиститель необходимо как можно быстрее заменить.

Обслуживание и замена масляного ФГО

Сроки замены фильтра грубой очистки масла указаны в инструкции по эксплуатации транспортного средства. Для большинства машин эта периодичность составляет 10 тыс. км пробега или 250 мото-часов наработки ДВС.

Очиститель меняется вместе со смазочным материалом. Обслуживание детали не предусмотрено. Если произошло внезапное засорение моторной смазки, деталь заменяют независимо от того, насколько выработан ее ресурс. Это же необходимо сделать после капитального ремонта двигателя.
