Гидравлические фильтры
27.05.2024
Гидравлический фильтр – это сменный компонент гидросистем, предназначенный для очистки масла (гидравлической жидкости) от механических примесей и защиты элементов гидравлики (гидравлической системы).
Функции и применение
В масле (гидравлической жидкости) присутствуют загрязняющие компоненты: пыль, частицы ржавчины, металла, краски. Первичные загрязнения попадают в рабочую среду при монтаже гидравлики. Инородные частицы попадают во время ремонтных работ и технического обслуживания гидросистем. Элементы износа образуются при контакте движущихся элементов гидросистемы. Фильтры гидросистемы продлевают срок службы спецтехники. Их использование снижает вероятность поломок и аварий, позволяет избежать простоев техники.
Конструктивные элементы фильтра на гидравлику
а) колба (корпус) из стали, пластика или алюминия. Выбор материала зависит от условий эксплуатации рабочей жидкости и рабочего давления, создаваемого в системе.
б) фильтровальный материал. В качестве фильтровального материала для грубой очистки используют набор стальных пластин или металлическую сетку. Данные фильтры можно использовать многократно производя процесс чистки. При высоких требованиях к фильтрации в качестве фильтровального материала применяется целлюлоза, стекловолокно или синтетический материал. Такие элементы фильтрующие считаются одноразовыми.
в) перепускной клапан – механизм, который при достижении предельно допускаемого перепада давления, пропускает масло мимо фильтроэлемента, обеспечивая тем самым безопасность работы гидравлических систем.
Классификация и принцип работы гидравлических фильтров
Фильтры устанавливаются на разных участках гидравлической системы. В зависимости от места установки различают напорные, всасывающие и сливные фильтры.
Всасывающий гидравлический фильтр монтируется в баке, ниже уровня рабочей жидкости или перед насосом. Функция – очистка гидромасел разных типов от грубых фракций грязи.
Фильтр напорный гидравлический предназначен для тонкой очистки. Он монтируется после насоса передэлектроклапаном, защищает плунжер клапана от механических загрязнений. Материал фильтроэлементов – целлюлоза или неорганическое волокно со специальной пропиткой. Эксплуатационные преимущества изделий: высокая грязеемкость и эффективность, низкое сопротивление потоку.
Фильтр сливной гидравлический (обратный) устанавливается перед сливом масла в бак, предназначен для тончайшей фильтрации рабочей жидкости. Сливные фильтры рассчитаны на минимальное давление. Чем больше размер элемента, тем выше грязеемкость. Как правило, сливные фильтры устанавливаются парно. Если один засоряется, масляная магистраль переключается на другой, поэтому спецтехника не простаивает.
В нашей компании можно купить гидравлические фильтры как в сборе, так и отдельные компоненты. Мы поможем подобрать фильтр по размерам, а также предложить аналог по каталожному, ОЕМ или оригинальному номеру.
По программе импортозамещения DIFA предлагает качественные фильтры российского производства для гидросистем для тракторов, сельскохозяйственной, строительной и спецтехники.

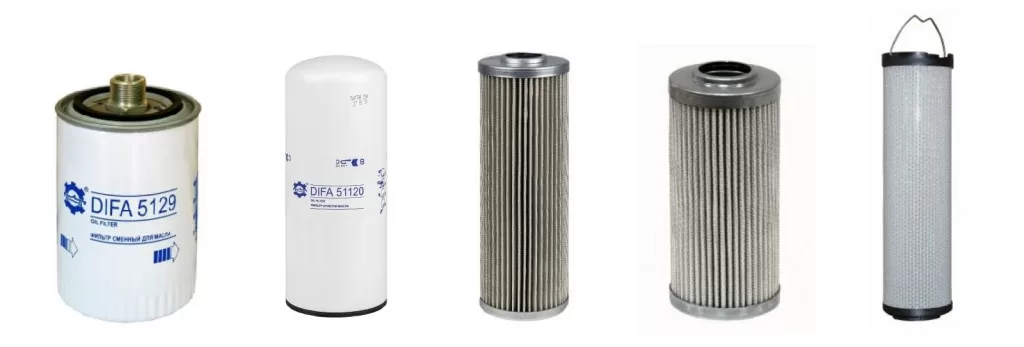

Фильтры DIFA для гидравлики: DIFA 5401, DIFA 5404, DIFA 5405, DIFA 5410, DIFA 5414, DIFA 5415, DIFA 5418, DIFA 5419, DIFA51120, DIFA5129.
Функции и применение
В масле (гидравлической жидкости) присутствуют загрязняющие компоненты: пыль, частицы ржавчины, металла, краски. Первичные загрязнения попадают в рабочую среду при монтаже гидравлики. Инородные частицы попадают во время ремонтных работ и технического обслуживания гидросистем. Элементы износа образуются при контакте движущихся элементов гидросистемы. Фильтры гидросистемы продлевают срок службы спецтехники. Их использование снижает вероятность поломок и аварий, позволяет избежать простоев техники.
Конструктивные элементы фильтра на гидравлику
а) колба (корпус) из стали, пластика или алюминия. Выбор материала зависит от условий эксплуатации рабочей жидкости и рабочего давления, создаваемого в системе.
б) фильтровальный материал. В качестве фильтровального материала для грубой очистки используют набор стальных пластин или металлическую сетку. Данные фильтры можно использовать многократно производя процесс чистки. При высоких требованиях к фильтрации в качестве фильтровального материала применяется целлюлоза, стекловолокно или синтетический материал. Такие элементы фильтрующие считаются одноразовыми.
в) перепускной клапан – механизм, который при достижении предельно допускаемого перепада давления, пропускает масло мимо фильтроэлемента, обеспечивая тем самым безопасность работы гидравлических систем.
Классификация и принцип работы гидравлических фильтров
Фильтры устанавливаются на разных участках гидравлической системы. В зависимости от места установки различают напорные, всасывающие и сливные фильтры.
Всасывающий гидравлический фильтр монтируется в баке, ниже уровня рабочей жидкости или перед насосом. Функция – очистка гидромасел разных типов от грубых фракций грязи.
Фильтр напорный гидравлический предназначен для тонкой очистки. Он монтируется после насоса передэлектроклапаном, защищает плунжер клапана от механических загрязнений. Материал фильтроэлементов – целлюлоза или неорганическое волокно со специальной пропиткой. Эксплуатационные преимущества изделий: высокая грязеемкость и эффективность, низкое сопротивление потоку.
Фильтр сливной гидравлический (обратный) устанавливается перед сливом масла в бак, предназначен для тончайшей фильтрации рабочей жидкости. Сливные фильтры рассчитаны на минимальное давление. Чем больше размер элемента, тем выше грязеемкость. Как правило, сливные фильтры устанавливаются парно. Если один засоряется, масляная магистраль переключается на другой, поэтому спецтехника не простаивает.
В нашей компании можно купить гидравлические фильтры как в сборе, так и отдельные компоненты. Мы поможем подобрать фильтр по размерам, а также предложить аналог по каталожному, ОЕМ или оригинальному номеру.
По программе импортозамещения DIFA предлагает качественные фильтры российского производства для гидросистем для тракторов, сельскохозяйственной, строительной и спецтехники.
Фильтры DIFA для гидравлики: DIFA 5401, DIFA 5404, DIFA 5405, DIFA 5410, DIFA 5414, DIFA 5415, DIFA 5418, DIFA 5419, DIFA51120, DIFA5129.
