Масляный фильтр: где находится, устройство и как заменить
Масляный фильтр очищает моторное масло от продуктов износа и примесей, и от его состояния зависит ресурс двигателя. Ниже разберём, где он находится в автомобиле, как устроен, чем отличаются виды и как часто его менять. Материал актуален на 2026 год.
За годы поставок фильтров вывод один: мотор убивает не пробег, а грязное масло. Сам фильтр стоит недорого, но держит смазку чистой весь межсервисный интервал.
команда ДИФА-АВК
Зачем нужен масляный фильтр в двигателе
Масляный фильтр очищает моторное масло от механических загрязнений, чтобы грязь не работала абразивом в парах трения. Это его основная задача в системе смазки: фильтр очищает именно масло, а не охлаждающую жидкость.
Моторное масло смазывает детали и циркулирует через коленвал, распредвал, вкладыши и гидрокомпенсаторы, смывая нагар и продукты износа. Фильтр улавливает металлическую стружку, нагар и сажу, асфальто-смолистые примеси и дорожную пыль. Крупные частицы опаснее всего: они сильнее истирают детали и ускоряют износ, а масло быстро теряет рабочие свойства.
Фильтр расположен в масляной магистрали сразу после насоса: тот под давлением гонит масло через фильтрующий элемент, и к деталям оно приходит уже очищенным. Так фильтр продлевает срок службы масла и мотора.

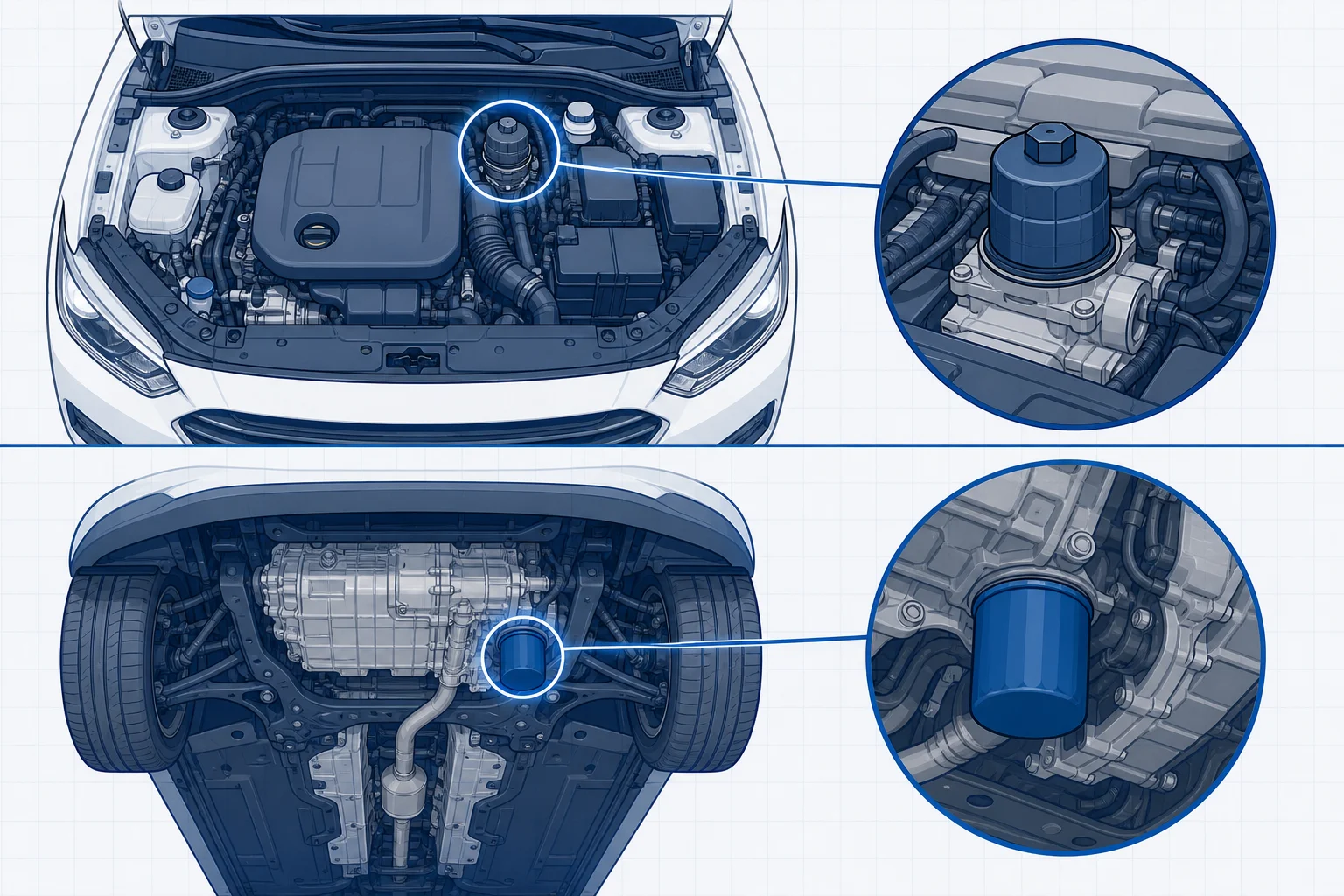

Где находится масляный фильтр
Чаще всего масляный фильтр находится на блоке цилиндров со стороны, обращённой к днищу автомобиля. Корпус фильтра обычно заметно отличается от блока: это цилиндр яркого цвета с резьбой, найти его глазами несложно. Точное место указано в руководстве по эксплуатации модели, но есть типовые ориентиры, куда смотреть:
- Легковой бензиновый мотор: вкручиваемый стакан снизу или сбоку блока, реже картридж сверху под пластиковой крышкой.
- Легковой дизель и современные моторы: чаще картриджный модуль в верхней части двигателя, сменный элемент под крышкой.
- Грузовики и спецтехника (КамАЗ, МАЗ, ЯМЗ, МТЗ): масляный узел крупнее, вынесен сбоку блока, обычно разборный со сменным элементом в стакане.
Если не нашли фильтр сверху, загляните снизу, к блоку у поддона картера. На части моторов доступ открывается только после снятия защиты картера.
Устройство и принцип работы масляного фильтра
Масляный фильтр представляет собой корпус с фильтрующей шторой и клапанами, которые управляют потоком масла. Разберём обе части по порядку.
Из каких элементов состоит фильтр
Неразборный фильтр состоит из нескольких основных частей:
- Корпус это металлический стакан с резьбой и уплотнительным резиновым кольцом (прокладкой) по краю.
- Фильтрующая штора это сложенный гармошкой фильтровальный материал, бумага или синтетика. Складки увеличивают площадь фильтрации, поэтому штора задерживает больше частиц.
- Перепускной (байпасный) клапан пропускает масло в обход шторы, если она забита или масло густое на холодном пуске.
- Антидренажный (обратный) клапан это резиновая мембрана: при остановке мотора она закрывает вход и не даёт маслу стечь в поддон.
- Прижимная пружина поджимает элемент и обратный клапан к посадочному месту, чтобы масло не шло мимо шторы.
В картриджном типе клапаны находятся в корпусе модуля, а при обслуживании меняют сменный элемент и кольца из ремкомплекта.
Как фильтр очищает масло
Очистка идёт под давлением: насос продавливает масло снаружи внутрь через штору, грязь оседает на материале, масло фильтруется и проходит дальше в магистраль. Вход это кольцо отверстий по краю, выход центральная горловина.
Качество очистки описывают тонкостью фильтрации. Номинальная тонкость это размер частиц, которые фильтр задерживает примерно на 95%, абсолютная это размер, задерживаемый полностью. Полнопоточный фильтр обычно снимает частицы от 25-30 микрон, а более мелкие загрязнения добирает тонкая очистка или центрифуга.
Перепускной клапан открывается по перепаду давления (0,5-3,5 бар): в мороз или при забитой шторе он пропускает неочищенное масло, чтобы не наступило масляное голодание. Это защитная мера на крайний случай, а не рабочий режим.
Виды масляных фильтров
Масляные фильтры делят по доле потока, по конструкции и по принципу очистки. По доле потока схемы такие:
| Тип по потоку | Что очищает | Где применяют |
|---|---|---|
| Полнопоточный | весь поток масла магистрали | стандарт легковых автомобилей |
| Частичнопоточный (байпасный) | порядка 10% потока, тонкая очистка сажи | параллельно на дизелях |
| Комбинированный | полнопоточная и частичнопоточная секции вместе | грузовики и спецтехника |
По конструкции фильтры бывают неразборные (spin-on, меняются целиком) и разборные со сменным элементом (картриджные: меняется элемент и кольца). По принципу очистки различают несколько видов:
- Механические с бумагой, синтетикой или сеткой, самый распространённый тип.
- Центробежные (центрифуга): масло раскручивает ротор, частицы силой инерции отбрасывает к стенкам. Такие ставят на дизелях грузовиков и тракторов.
- Магнитные: магнит в сливной пробке или в корпусе притягивает стальную стружку, работает как дополнение к основному фильтру.
На большинстве легковых автомобилей достаточно полнопоточного механического фильтра. Первый полнопоточный фильтр появился ещё в первой половине XX века, и с тех пор схема почти не изменилась. Для грузовой и специальной техники мы поставляем масляные фильтры DIFA обоих типов, с подбором по модели, VIN и артикулу.
Как часто менять масляный фильтр
Масляный фильтр меняют вместе с моторным маслом, при каждой замене, это часть планового обслуживания. Неразборный ставят новый, в картриджном меняют сменный элемент. Менять масло со старым фильтром нельзя: в нём остаётся грязь и до литра отработки.
Типовые интервалы измеряют в тысячах километров пробега, но это лишь ориентир: точную цифру берут из регламента ТО производителя. На практике замену обычно совмещают с плановым ТО:
| Тип двигателя | Обычный интервал | Тяжёлые условия |
|---|---|---|
| Бензиновый (легковой) | около 10 000 км или раз в год | 7 500-10 000 км |
| Дизельный | до 15 000 км или раз в год | меньший интервал, больше сажи |
| Грузовая, спецтехника | по моточасам и регламенту | чаще из-за пыли и нагрузки |
Замена нужна чаще при тяжёлой эксплуатации. Основные условия, которые сокращают срок службы масла и фильтра:
- запылённость: грунтовки, стройка, поля, карьеры (спецтехника);
- частые короткие поездки и город, когда масло не прогревается;
- высокие нагрузки, буксировка, жара и мороз;
- дизели дают больше сажи, влияет качество топлива и масла.
От выбора фильтра тоже зависит ресурс, поэтому полезно заранее понять, как выбрать масляный фильтр под свой двигатель.

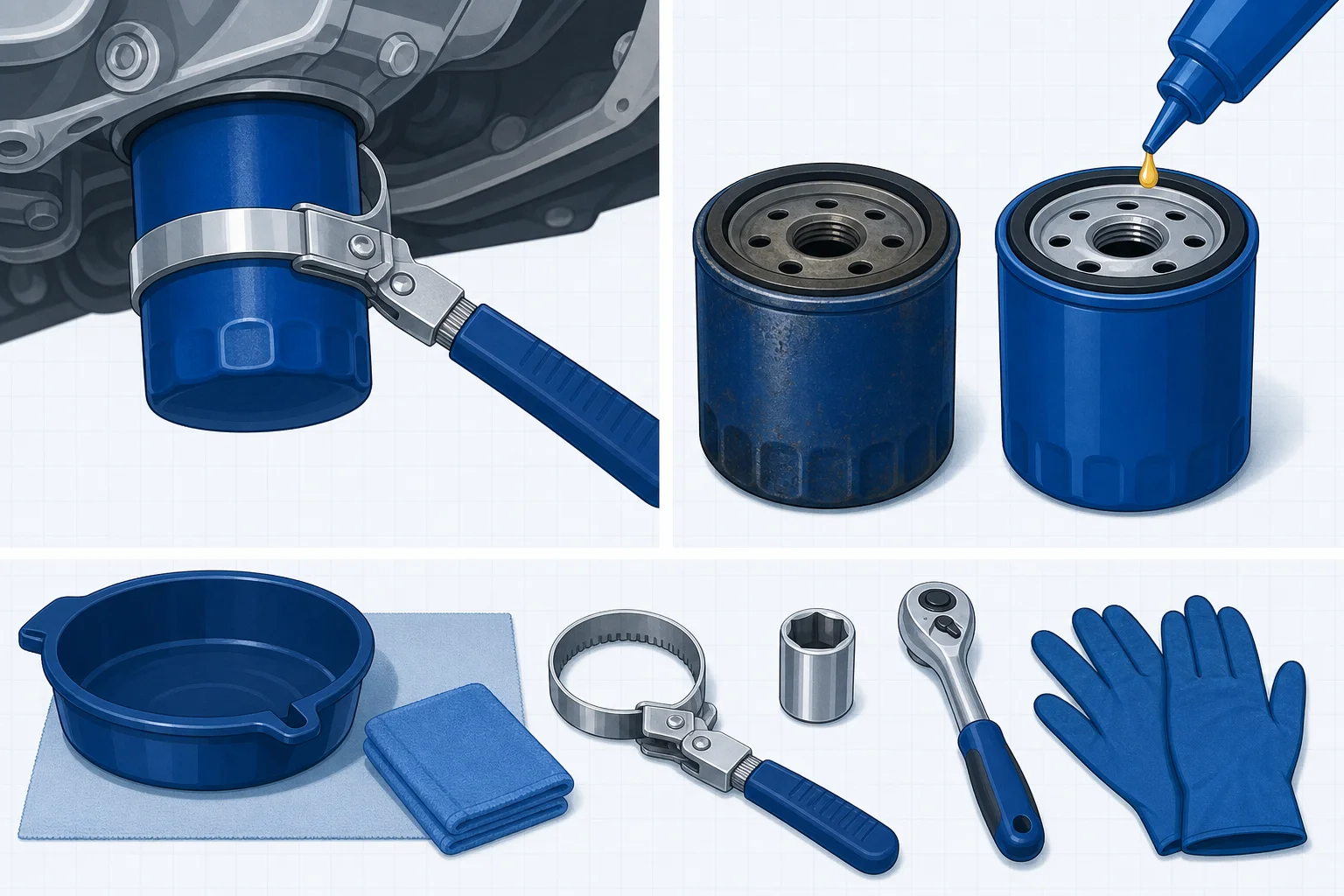

Как заменить масляный фильтр своими руками
Фильтр меняют вместе с маслом, это занимает несколько минут. Из инструмента понадобится съёмник (цепной, ленточный или чашка-краб для вкручиваемого, торцевая головка под крышку для картриджного) и ключ для пробки. Плюс ёмкость под отработку, свежее масло и новый фильтр. Порядок замены вкручиваемого фильтра такой:
- Прогрейте двигатель до тёплого и заглушите: тёплое масло сольётся быстрее и полнее.
- Поставьте машину на эстакаду или домкрат, снимите защиту картера.
- Открутите сливную пробку, слейте отработку, осмотрите прокладку и закрутите пробку.
- С помощью съёмника открутите старый фильтр (он полон масла), проверьте, что старое кольцо снялось вместе с ним.
- Протрите посадочное место на блоке чистой ветошью.
- Смажьте уплотнительное кольцо нового фильтра свежим маслом. При вертикальной установке фильтр полезно частично залить свежим маслом, чтобы давление поднялось быстрее; при горизонтальной масло не льют, оно вытечет.
- Наживите фильтр от руки и доверните до касания прокладкой ещё на 3/4 оборота, только руками, без ключа.
- Залейте масло в нужном объёме из мануала, проверьте уровень щупом. Объём зависит от двигателя автомобиля.
- Заведите мотор на 1-2 минуты: лампа давления должна погаснуть за пару секунд, затем заглушите.
- Проверьте стык фильтра и сливную пробку на течь, при необходимости долейте масло.
Если старый фильтр прикипел и съёмника нет, помогает старый приём: обмотать корпус ремнём или наждачной лентой и провернуть рычагом, а одноразовый фильтр иногда пробивают отвёрткой насквозь ближе к донцу и используют её как рычаг. Действовать нужно аккуратно, чтобы не смять посадочное место.
Процедура замены картриджного фильтра другая: отверните крышку, выньте элемент, замените и смажьте маслом кольца из ремкомплекта, установите новый элемент, затяните крышку моментом по мануалу (обычно небольшой, порядка 20-25 Н·м). Не перетягивайте фильтр. При сомнениях в типоразмере поможет статья, как подобрать фильтр по размерам.
Что будет, если вовремя не менять масляный фильтр
Забитый фильтр перестаёт очищать масло, и по двигателю циркулирует абразив. Цепочка простая: штора забивается, перепад давления растёт, перепускной клапан открыт постоянно, и в мотор идёт неочищенное масло. Абразив ускоряет износ вкладышей, шеек валов, стенок цилиндров и гидрокомпенсаторов.
В худшем случае наступает масляное голодание: подача масла падает, а последствия необратимые, вплоть до задиров, проворота вкладышей и повреждения поршневой. Ремонт двигателя обходится в разы дороже нового фильтра.
На проблему с давлением масла и работой фильтра косвенно указывают такие признаки:
- стук клапанов и пение гидрокомпенсаторов, рост шума мотора;
- подмигивает или горит лампа давления масла;
- масло быстро темнеет и густеет между заменами.
Эти признаки не всегда говорят именно о фильтре, но повод проверить систему смазки. Надёжнее не доводить до симптомов, а менять фильтр строго с каждой заменой масла.
Частые вопросы о масляном фильтре
Нужно ли заливать масло в новый фильтр? При вертикальной установке частично залить свежее масло полезно: давление в системе поднимется быстрее. При горизонтальной установке масло не заливают.
Можно ли промыть и поставить фильтр повторно? Неразборный фильтр не восстанавливают: штора и клапаны рассчитаны на один интервал, промывка не вернёт их свойства. Ставят новый.
Можно ли поменять фильтр без замены масла? Технически да, но при снятии теряется около 200 мл масла, а грязь из старого масла быстро загрязнит новый фильтр. Смысл имеет только вместе с заменой масла.
Что будет, если перетянуть фильтр? Перетяжка мнёт уплотнительное кольцо, из-за этого возможна течь и трудное снятие в следующий раз. Затягивают строго от руки.
Для парка легковой, грузовой и специальной техники удобно подбирать фильтры по модели, VIN и артикулу, а закупать партией с доставкой. Подобрать нужный масляный фильтр можно в каталоге масляных фильтров DIFA.
